我國混凝土排水管和鋼筋混凝土排水管以及頂進施工法用鋼筋混凝土排水管（以下簡稱涵管）的生產工藝，主要有懸輥、離心和立式振動等制管工藝。所使用的水泥制管模具，長期以來均沿用“一模一樣”的形式。即同一種規格（口徑）不同接口型式的涵管，就需要用不同的水泥管模具來生產。制管企業為了適應市場的需求，水泥涵管模具的投入即成為一個巨大的負擔。筆者根據多年實踐經驗設計出的“組合式水泥制管模具”，打破了“一模一樣”的傳統模式，實現了“一模多樣”化。為制管企業大幅度降低水泥涵管模具成本的投入，尤其是降低大口徑涵管模具成本的投入開辟了一條途徑，也在一定程度上提升了混凝土與鋼筋混凝土排水管鋼模的精度和技術含量。

1 組合式水泥制管模具的使用范圍

組合式水泥制管模具根據國內現有的主要涵管生產工藝設計而成，生產的產品完全符合GB/T11836《混凝土和鋼筋混凝土排水管》及JC/T640《頂進施工法用鋼筋混凝土排水管》的技術要求，同時該模具符合JC/T613《混凝土和鋼筋混凝土排水管鋼�！返幕�本技術要求，為推廣使用帶來很大的便利。并且，可以滿足國內大部分涵管制造企業對新模具投入或對老模具改造的需求。

2 組合式水泥制管模具的基本原理及結構

2.1 基本原理

混凝土排水管和鋼筋混凝土排水管的接口型式，依據GB/T11836《混凝土和鋼筋混凝土排水管》和JC/T640《頂進施工法用鋼筋混凝土排水管》中的規定，有柔性接口和剛性接口，其中又包含有平口、承插口、企口、鋼承口、雙插口等多種接口型式。雖然接口型式不同，但是各種涵管的公稱內徑、壁厚、有效長度等參數，在同規格、同級別的涵管中是一致的或是基本一致的，也就是涵管的本體具有共性，這就為多種接口型式涵管的模具實現組合提供了可能。

組合式水泥制管模具就是將同一種規格同一種級別（或是相同規格且相同壁厚）的不同接口型式模具部分與有共性尺寸的模具部分分解組合。有共性尺寸的部分設計制造成基本模體，而非共性的接口部分則分別設計制成不同接口型式的端模和端盤，不同的端模與模體均有標準的聯接型式。兩部分結合即組成了組合式水泥制管模具。當需要生產何種接口型式的涵管時，就與模體配接何種端模及端盤，使模體成為多種接口模具的公用部分，達到了“一模多樣”的目的，甚至可以在不同長度的模體上進行端模的互換。這就大大減少制管企業對模具成本的重復投入，也大幅度減少了資源的浪費。由于對模體和端模接口互換性的要求，必將提高模具的制造精度，也就提高了模具自身的精度，更有利于制管行業產品質量的穩定和技術水平的提升。

2.2 基本結構

組合式水泥制管模具的結構設計，基本上分成了兩大類，一類是應用于懸輥工藝或離心工藝的模具，另一類是應用于立式振動（包括立式芯模振動工藝）的模具，也可設計成其它工藝的模具。

模體和端模的結構尺寸要經過精確的計算，以使其不同接口的端模組合后分別達到制管標準的要求，且結構上力求簡練和易于操作。

2.2.1 懸輥和離心工藝的組合式水泥制管模具

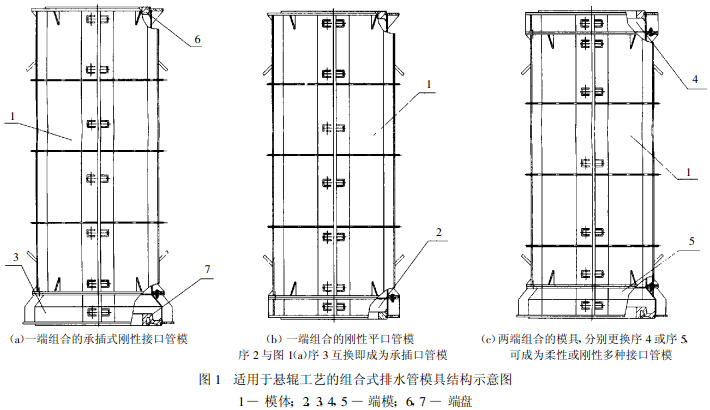

此類制管模具基本都是使用鋼模成型的模具，結構與聯接方式類似。整套模具由模體和端模（一端或兩端端模）、端盤等組合而成，端模根據所需生產涵管的接口型式而確定。一套模具可以由兩種或多種接口型式的端模和端盤組成，并且與原有同規格的端模等零件可以進行互換。適用于懸輥工藝的組合式水泥制管模具，結構如圖1所示。

2.2.2 立式振動工藝的組合式水泥制管模具結構

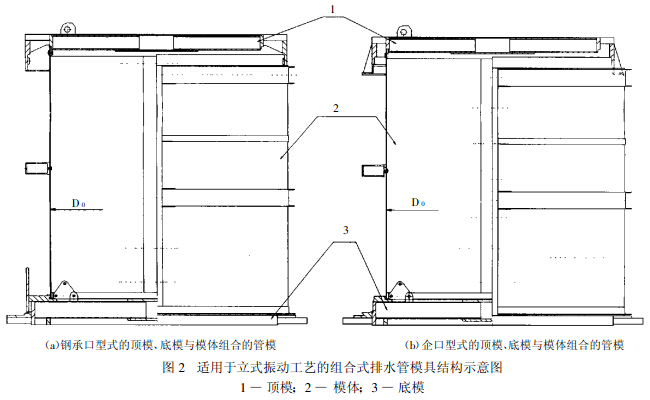

立式振動工藝的組合式水泥制管模具一般是由內模、外模、頂模和底模等組成，內模、外模為組合式水泥制管模具的公用部分，根據生產不同接口型式管子的需要設計有不同的頂模與底模，隨時可以更換使用，尤其是對大口徑的管子生產可節約大量資源和投入，此種設計甚至可以在原有單一品種的模具基礎上進行改造，使其成為可生產多種接口型式涵管的組合模具。適用于立式振動工藝的組合式水泥制管模具結構如圖2所示。

3 結論

組合式水泥制管模具的發明為制管企業開辟了一條低投入高產出的有效途徑，且生產的產品完全符合我國現行的行業標準和國家標準，適用于絕大部分制管企業的工藝狀況。該模具結構簡單、精度高、通用性、互換性良好，可大幅度降低制管企業的模具投入費用和場地的占用，減少了資源浪費，具有良好的經濟效益和社會效益。
