近年來，隨著水泥制品在工農(nóng)業(yè)生產(chǎn)中的廣泛應(yīng)用，焊接式混凝土井管以其價格低廉、結(jié)實耐用、管徑大、下管方便、自身無污染等優(yōu)點，大有取代傳統(tǒng)的鑄鐵、鋼井管之勢。就寶雞地區(qū)而言，據(jù)調(diào)查，扶風(fēng)、鳳翔、岐山、眉顯、陳倉區(qū)等地使用率已達(dá)到打井總數(shù)的90%以上，成井率達(dá)到99%以上，優(yōu)質(zhì)工程達(dá)到100%，特別是在廣大農(nóng)村灌溉、人飲機(jī)井工程中使用，深受農(nóng)民朋友歡迎。

70年代初到80月年代末，水泥井壁管的使用也曾興盛一時，但是由于當(dāng)時兩管連接采用竹板夾扎固定，濾水管用棕皮包扎，使用幾年后由于自然因素影響，接頭錯位，棕皮滑落，大量泥砂甚至濾料進(jìn)入井內(nèi)而使機(jī)井報廢。有些機(jī)井甚至在下管過程中由于井孔不垂直，下管工藝不到位當(dāng)場發(fā)生錯位，造成所下井管彎曲，水泵無法安裝，或抽水過程中受濾料擠壓錯位，水泵夾在井中無法吊出，即使下管、安泵正常，機(jī)井使用年限最多也只能達(dá)到20年左右。

1 焊接式混凝土井壁管的特點

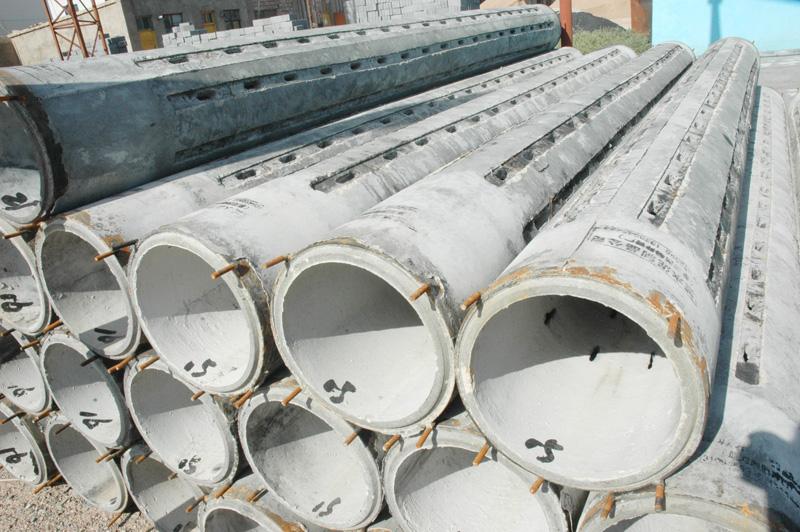

近年來，隨著科學(xué)技術(shù)在各個領(lǐng)域的不斷推廣和應(yīng)用，焊接式混凝土井壁管，在鉆井行業(yè)中經(jīng)過十多年的不斷改進(jìn)和完善脫穎而出。2013年省地下水工作隊首次在我區(qū)陽平鎮(zhèn)龍家灣村120m機(jī)井施工中采用焊接式混凝土井壁管下管試驗成功。2014年我區(qū)西秦水泥制品廠引進(jìn)了外地混凝土井壁管制作新技術(shù)，生產(chǎn)出了外徑380mm、內(nèi)徑300mm和外徑360mm、內(nèi)徑280mm，壁厚40mm，長度3m，單根重量330kg的焊接式混凝土井壁管，下管深度在鳳翔、扶風(fēng)均超過200m，最深達(dá)到218m。下管過程中安全無事故。焊接式井壁管配筋情況為：選用4mm預(yù)應(yīng)力冷拉筋，縱向16根，橫向箍筋20個，縱向筋與管兩頭厚度4mm鋼圈焊接，然后將鋼筋骨架置于水泥井管模具內(nèi)，150#混凝土離心澆筑而成，蒸汽養(yǎng)護(hù)，出廠前在兩端鋼圈上加焊14mm長10cm鐵筋頭各4個，下管時待兩管對口平齊后每管8個鋼筋頭依次焊接于管頭鋼圈上，100m以內(nèi)井深兩鋼圈可不焊接；超過100m，上下鋼圈走焊一至兩道。下管焊接采用兩臺焊機(jī)同時進(jìn)行，以提高速度和焊口平齊。濾水管進(jìn)水條形孔，由模具一次澆筑，孔寬3cm，長6cm，縱向9個孔，橫向5個孔，孔隙率18%。拆除模具養(yǎng)護(hù)后由繞絲機(jī)纏絲，絲間距視井孔地層確定，一般在0.5～1.5mm之間，為防止下管過程中纏絲掛斷脫落，出廠前對纏絲用錫焊或環(huán)氧樹脂縱向加焊三道。焊接式混凝土井壁管經(jīng)幾年來的運(yùn)用實踐，有以下優(yōu)點：

（1）經(jīng)濟(jì)實惠，結(jié)實耐用。據(jù)近期井管市場價格調(diào)查，每米焊接混凝土井壁管32元，濾水管110元；每米同規(guī)格鑄鐵井壁管420元，濾水管570元；鋼井壁管320元，濾水管470元。就百米機(jī)井而言（井壁管按70m、濾水管按30m計算），若采用焊接式混凝土井管比鑄鐵管節(jié)約40960元。比鋼管節(jié)約30960元。在排除地震因素的前提下，其使用年限可達(dá)30～50年。

（2）下管方便，安全可靠。井管底座可采用鋼板底座和混凝土底座兩種。下管開始，先將第一節(jié)井管置于底座之上。下管開始，先將第一節(jié)井管置于底座之上，由一臺或二臺下管機(jī)用鋼絲繩托吊將井管緩緩下入井孔內(nèi)，然后按排管順序依次焊接安下，為防止井管入孔后向一邊傾斜，在井管外壁每10m捆扎扶正木一道（最少3個），扶正木長20～30cm，直徑視孔徑和管徑確定，百米井下管時間2h左右。200m 4小時左右，如百米以內(nèi)井孔傾斜或有狐石阻擋，井管不能靠自重落下，下管機(jī)還可將已下入井孔的井管退出地面，待修孔后重新下管。此下管法比鉆機(jī)懸吊下管節(jié)時省力，安全可靠。

（3）管徑粗，進(jìn)水面積大。一般農(nóng)用機(jī)井如安裝鑄鐵和鋼管，井管內(nèi)徑一般多為250mm，大流量工業(yè)用井管一般為內(nèi)徑300mm，井壁管厚度在7～9mm之間，而焊接式混凝土井管最小內(nèi)徑280至300mm，壁厚達(dá)40mm，濾水管進(jìn)水孔為條形孔，管徑和進(jìn)水孔增大后增加了進(jìn)水面積，使入井水流流速提高，流量加大，動水位恢復(fù)加快，水泵效率提高。

（4）無自身污染。傳統(tǒng)的鑄鐵井管和鋼管下入井孔后與空氣和水發(fā)生化學(xué)反應(yīng)后會產(chǎn)生氧化鐵（通常稱鐵銹），長期飲用對人體有富，但混凝土井管與空氣和水不起化學(xué)反應(yīng)，而且還可提高井管強(qiáng)度，保持了井水的原有成份，無自身污染。焊接式混凝土井管與其它材料井管指標(biāo)對比見表1。

2 使用焊接式混凝土井管注意事項

焊接式混凝土井管結(jié)實耐用、管徑大、下管方便，在機(jī)井工程中使用，還應(yīng)注意事項：

（1）因本產(chǎn)品屬脆性管材，且重量較大，在搬運(yùn)過程中，應(yīng)輕裝輕卸，以防碰撞，下管前應(yīng)逐一檢查，如發(fā)現(xiàn)斷管、裂紋，應(yīng)即時要求廠方更換，更換條件不具備時，應(yīng)將有問題的井管盡量排在上部；

（2）若因水量不足需活塞洗井時，活塞直徑應(yīng)小于井管內(nèi)徑10mm，且不可緊配合強(qiáng)行洗井，以免活塞拉破井管；

（3）使用焊接式混凝土井管，成孔直徑一般應(yīng)大于井管外徑200mm，孔斜不大于千分之一；

（4）在貧水區(qū)使用混凝土井管，下管前應(yīng)破壁，并稀釋泥漿，徹底清除孔內(nèi)淤積后方可下管；

（5）井管下完后校正好井口位置并加以臨時固定，然后填筑濾料，填料應(yīng)從井管四周人工均勻填筑，嚴(yán)禁用車倒填；

（6）連續(xù)抽水洗井，密實濾料做好抽水試驗，確定最佳安泵位置；

（7）待井管下沉穩(wěn)定后打好泵座，硬化泵房地面。
