一、電桿模具型號及表示方法

例：DMZ150-80表示小端直徑為150、長8m的錐形電桿模具。

例：DMD300-90表示直徑為300，長9m的等徑電桿模具。

二、電桿模具的品種和規格

模具的品種和規格見表1和表2。

小端內徑	長度
Φ100	6.0  6.5  7.0
Φ130	6.0  6.5  7.0  7.5  8.0
Φ150	6.0  6.5  7.0  7.5  8.0  8.5  9.0  10.0 11.0
Φ170	7.0  8.0  9.0  10.0  11.0  12.0
Φ190	7.0  8.0  9.0  10.0  11.0  12.0  13.0  15.0
Φ230	6.0  9.0  12.0
Φ270	6.0  9.0
Φ283	6.0
Φ310	6.0  9.0
Φ350	6.0  9.0
Φ390	6.0  9.0
Φ430	6.0
Φ470	6.0
Φ510	6.0  9.0
Φ550	6.0  9.0

三、結構簡介

電桿模具采用鉚焊結構，經機械加工而成。模具制造有整體和分段兩種。整體制造的模具剛性和強度均較好，但制造困難，需大型設備，運輸也不方便。故以下主要介紹分段連接模具。

內徑	長度
Φ300	4.5  6.0  9.0
Φ400	4.5  6.0  9.0
Φ500	4.5  6.0  9.0

模具長15m者，分四段，長8m以下者分兩段，其余分三段。

為便于脫模，設計制造時以上下模兩片合制而成。為使水泥電桿在離心機上澆制時保證圓整，達到不漏漿，并減少錯位縫隙，在分模面合口上要刨制楔口。楔口形式有梯形鍵楔口和高低楔口兩種。

管壁以8mm鋼板制造，縱筋橫筋為10×100mm鋼板，相鄰兩縱筋夾角為37°。

加強板用22×100mm鋼板鉚焊而成。

跑輪用ZG35制造，直徑600mm，寬95mm，標準輪距2m或2m的整數倍（也有3m非標準輪距）。跑輪安裝在支承板上，用螺栓連接。

錐形電桿錐度為1:75。

分段連接時，連接法蘭與止口配合，并用螺栓連接各段。同規格的模具可以互換，并可根據要求，組合成各種長度的模具。

四、機械加工工藝過程簡介

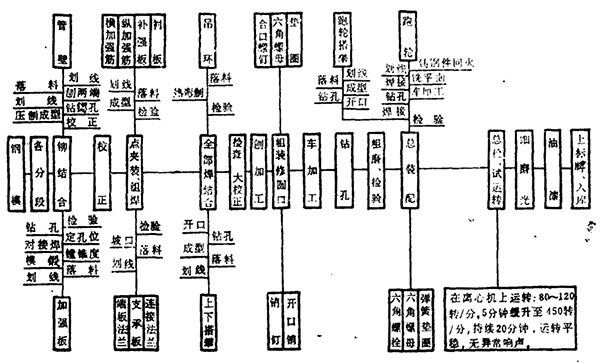

模具的機械加工工藝過程如圖1所示。
