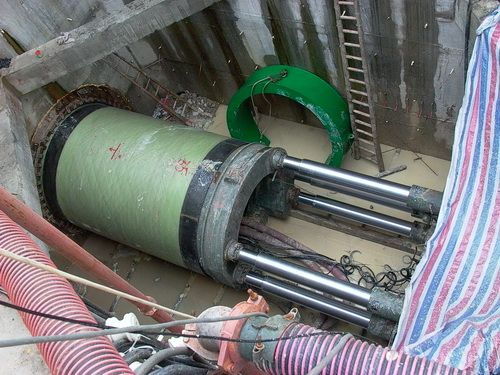

1、嚴格控制原材料

由于頂管砼設(shè)計等級高為C40，所以對主要原材料要求甚高。水泥選用525#早強型普通硅酸鹽水泥；砂為中砂偏粗；石子選擇粒徑為20～5mm級配良好的花崗巖碎石。砂和石子都經(jīng)過沖水清洗使其含泥量達到標準的要求。這樣保證了拌合的砼混合料和易性好，滿足成型的要求。

2、養(yǎng)護

成型后的管材在經(jīng)過1.5小時的靜停初凝后，具有一定的初始強度，通入蒸汽進行帶模加速養(yǎng)護。以20℃/15min的升溫梯度將溫度升至85℃，然后恒溫養(yǎng)護8小時，使拆模時管體的砼強度達到設(shè)計標號的70%。這個階段應(yīng)嚴格控制升溫梯度與最高溫度，以避免升溫梯度過大或恒溫溫度太高造成砼內(nèi)部結(jié)構(gòu)損壞而降低管體的強度與密實性。拆模后堅持澆水養(yǎng)護，以保證水泥水化過程能正常進行。在這期間必須保持管體砼處于飽水狀態(tài)，只有這樣才能提高水化程度，則砼強度才能正常增長，同時也有利于抗高抗?jié)B能力。

3、在生產(chǎn)成型工藝上，經(jīng)過論證比較采用同時具有輥壓、離心、振動效果的懸輥成型工藝。這種成型工藝由于所用的砼混合料是干硬性的，大大降低了原始水灰比，所成型的管材結(jié)構(gòu)具有砼強度高、密實性能好、抗?jié)B性能高、外表面光滑整潔等優(yōu)點。這些優(yōu)點都是頂管施工與通行時所必備的。

4、為保證鋼筋骨架的剛度和均勻性，均采用滾焊機滾焊成型。
