鋼筋混凝土檢查井有圓形、矩形、異形等多種形式，是道路、小區地下排水、電力等系統的基礎設施之一，市場需求日益增大，下面就讓我們講解一下如何用懸輥機生產鋼筋混凝土檢查井。

與現場砌筑檢查井相比，裝配式鋼筋混凝土檢查井可以根據地理環境及工程條件，合理選擇檢查井的尺寸、外形及裝配高度，以滿足不同用途和要求，并可實施快速安裝，具有節省施工時間，減少占用空間和減少環境污染等優勢。因此，預制裝配式鋼筋混凝土檢查井產品和相應的生產工藝研發具有較好的經濟和社會效益。本文結合實際，對預制裝配式鋼筋混凝土檢查井的生產工藝進行分析和討論。

1 國內預制裝配式鋼筋混凝土檢查井的研究及使用現狀

目前，我國已有部分科研單位和生產企業研究開發了預制裝配式鋼筋混凝土檢查井并在城市市政工程中成功應用。國內較早負責研究開發的北京市市政工程研究院及北京市市政專業設計院在該方面做了大量的工作，并由中國建筑標準設計研究院出版了05SS521《預制裝配式鋼筋混凝土排水檢查井》圖集。之后，廣州地區也相繼出版了地方標準圖集。此外，廣州市鴻維城市建設工程設計院、廣州市市政園林局聯合發布了《預制裝配式鋼筋混凝土檢查井技術指引》。據了解，預制裝配式鋼筋混凝土檢查井產品大都采用按圖施工的生產方式，先由地下管線的設計部門開展管線工程設計，確定管線的各項鋪設使用參數，然后參照圖集開展產品設計，最后交由生產廠家組織生產。

2010年，我院檢查井項目組對國內預制裝配式鋼筋混凝土檢查井的生產、使用情況進行了調研。調研結果表明：北京、天津市的預制裝配式鋼筋混凝土檢查井的使用量最大。國內其他城市如上海、南京、武漢、成都、昆明、廣州等都有推廣使用的考慮。

2 預制裝配式鋼筋混凝土檢查井生產工藝的研究

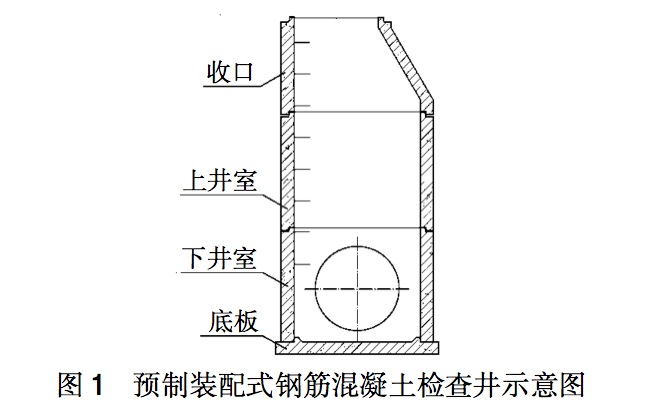

預制裝配式鋼筋混凝土檢查井必須滿足排水管道的使用要求和規范要求，檢查井結構尺寸按給水排水工程結構設計規定設計。預制裝配式鋼筋混凝土檢查井一般由收口、上井室、下井室(開孔)和底板(可與下井室做成一體)拼裝組成，其示意圖見圖1。

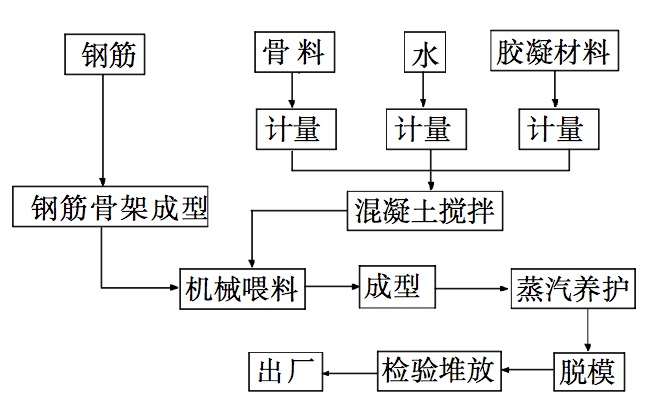

預制裝配式鋼筋混凝土檢查井生產工藝流程見圖2，可采用振動工藝結合懸輥工藝成型。

2.1 鋼筋骨架成型

檢查井收口和底板鋼筋骨架由于形狀不規則，大都采用人工焊接和綁扎。檢查井井室鋼筋骨架一般采用整體滾焊成型。下井室鋼筋骨架的制作因有預留孔而制作難度加大,可采取按一般排水管鋼筋骨架滾焊成型后，再人工剪成所需形狀，并綁扎加強筋。不同之處是檢查井因豎向受力，所以需加大縱筋的鋼筋直徑。另外，檢查井下井室制作鋼筋骨架時剪下的弧形網片，可用于檢查井底板鋼筋網片的制作，既環保又經濟。

2.2 混凝土制備及喂料采用振動結合懸輥工藝生產

此類檢查井時，因所用混凝土為半干硬性和干硬性混凝土，故適宜使用強制式攪拌機，保證攪拌的均勻性�；炷�土從攪拌機出來至喂料機及喂料時應注意保持混凝土均勻輸送，防止長時間待料或堆積在料倉中下料困難。

2.3 成型工藝

2.3.1 振動和懸輥工藝成型檢查井

2.3.1.1 振動工藝成型收口和底板

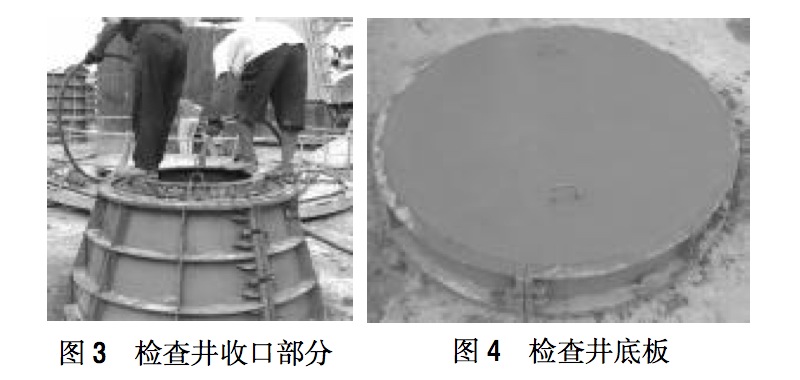

收口部分使用插入式振動器進行振動成型，成型時，大約注入30cm高度的混凝土后，將振動器插入，進行振動成型，并連續喂料。振動器的操作要做到“快插慢拔”�？觳迨菫榱朔乐瓜葘⒈砻婊炷�土振實而與下面混凝土發生分層、離析現象；慢拔是為了使混凝土能填滿振動器抽出時所造成的空洞。在振搗過程中，宜將振動器上下略為抽動，以使上振下?lián)v密實均勻。圖3為收口部分振動成型照片。底板部分使用平板振動器進行振動成型，成型時，先放入一半混凝土，振實抹平，將鋼筋骨架和起吊環放入，再放入另一半混凝土，振實抹平。圖4為檢查井 底板成型照片。 2.3.1.2 懸輥工藝成型井室采用懸輥工藝成型井室，喂料時喂料機從管模后部(靠機架的一端)向前和從前部向后部分兩次喂入混凝土。喂料必須均勻、適量、連續。喂料結束后，為保證管模內混凝土平整、光滑和密實，要保證凈輥時間。若懸輥時間不夠，沒有達到密實度要求，管壁易產生塌落。

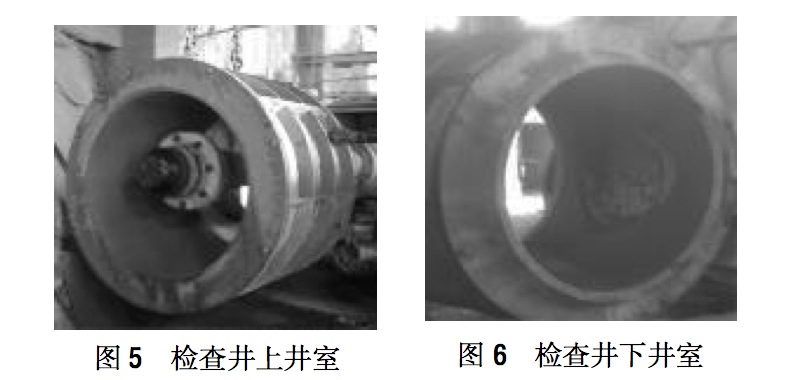

下井室?guī)Э撞糠衷诔尚屯瓿珊�，�?yīng)及時清理出預留孔，方便脫模，同時清理出的混凝土混合料，應及時回收利用。圖5為檢查井上井室成型照片。圖6為帶預留孔的檢查井下井室成型照片。 2.4 養護方式

2.4.1 采用振動和懸輥工藝時的養護方式

采用振動和懸輥工藝生產檢查井，成型后需要連同模具一起養護。為了加快模具周轉，提高產量，一般采用蒸汽養護。收口和底板部分一般在成型結束后蓋上鋼筋和帆布制成的簡易養護罩，原地進行蒸汽養護；井室部分一般采用坑式養護。因檢查井下井室?guī)в蓄A(yù)留孔，為保證產品質量，要制定嚴格的養護制度，確保養護質量。

3 結語

(1)預制裝配式鋼筋混凝土檢查井產品，以現場裝配式拼裝方式取代城市市政工程中普遍采用的傳統的現場磚砌建筑方式，具有縮短工期、提高效率、保證質量、保護環境等一系列優點。

(2)隨著城市道路施工工藝和施工技術的不斷改進以及新材料的不斷涌現，人們對城市道路的施工質量和整體美觀提出了更高的要求。預制裝配式鋼筋混凝土檢查井，可為我國道路管線設施的快速施工、提高道路質量、減少環境污染等方面提供有利的保證。因此，預制裝配式鋼筋混凝土檢查井將成為地下管網工程建設的必然選擇，應盡快推廣應用。
