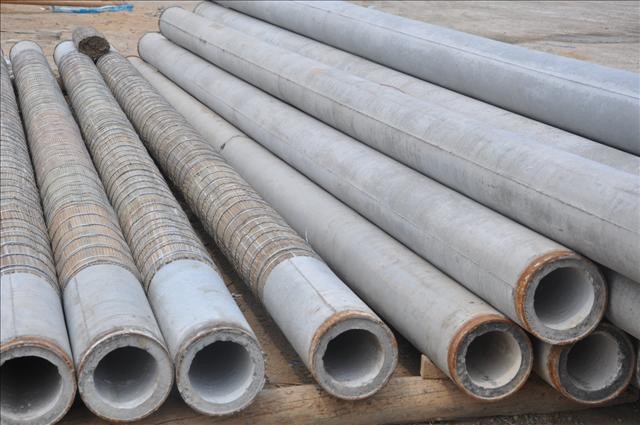

現(xiàn)在，高強(qiáng)度鋼筋混凝土井管和濾水管都是采用離心工藝成型，這種工藝成型井管的強(qiáng)度要比其它工藝大許多，同時(shí)又比鑄鐵管節(jié)省鋼筋、造價(jià)低廉。

1. 設(shè)計(jì)要求和結(jié)構(gòu)型式

混凝土井管采用水泥井管機(jī)與水泥井管模具離心成型。井管設(shè)計(jì)要求：1.井管本身不變形、不彎曲；2.井管壁比較光滑，井口整齊，圓徑標(biāo)準(zhǔn)；3.管壁厚度均勻，抗壓、抗剪、抗彎強(qiáng)度大，設(shè)計(jì)混凝土抗壓強(qiáng)度為300kg/cm²;4.濾水管設(shè)計(jì)孔隙率為20%。

按要求，設(shè)計(jì)井管內(nèi)徑為390毫米，外徑為470毫米，壁厚40毫米，管長(zhǎng)4000毫米。混凝土原材料一般采用500號(hào)水泥、海砂和石灰?guī)r為主的碎石（粒徑5~20毫米）。重量配合比為：水泥：砂：碎石＝1:2.11:3.69，水灰比為0.5。為保證井管強(qiáng)度，在管中配有少量鋼筋，其規(guī)格見表1。

長(zhǎng)度L	內(nèi)徑D1	外徑D2	厚度	配筋直徑	豎筋根數(shù)	環(huán)筋圈數(shù)	配筋重量（公斤）
1000	390	470	40	4	6	13	3

濾水管孔隙為圓孔，每節(jié)260孔，孔隙率為20%，圓孔分布均勻，透水率較好。

濾水管規(guī)格見表2。

長(zhǎng)度L	內(nèi)徑D1	外徑D2	厚度	孔徑	孔心縱距	孔心橫距	配筋重量（KG）	豎筋根數(shù)	環(huán)筋圈數(shù)	配筋直徑	孔隙率（%）
1000	390	470	40	20	50	70	3	6	13	4	20

2. 井管預(yù)制工藝

2.1 安裝井管模具：按井管設(shè)計(jì)要求，模具由兩塊圓形3mm厚鋼板合并制成，兩端由鑄鋼管固定，接縫處由螺絲擰固。濾水管孔隙用楔形螺絲固定于模壁，孔楔內(nèi)大外小，在甩管前安裝好孔楔，并涂以脫模劑（或者用廢機(jī)油代替）。

2.2 配料：每次甩管前將料按設(shè)計(jì)要求的混凝土標(biāo)號(hào)攪拌好，運(yùn)到模具兩端，嚴(yán)格掌握好水、灰比例，保證質(zhì)量。

2.3 甩管澆注：水泥井管機(jī)開動(dòng)后，在3~5分鐘內(nèi)由管兩端均勻上料，邊轉(zhuǎn)邊上，上至達(dá)到管壁要求厚度為止，并用鐵條沿管壁移動(dòng)，以保持厚度均勻和內(nèi)壁光滑，并加速排除余漿，增加管壁密度。用變速箱控制轉(zhuǎn)速，由慢到快，再由快到慢，甩管時(shí)間15分鐘左右，離心成型后嚴(yán)禁振動(dòng)，以防混凝土破裂。

2.4 蒸汽養(yǎng)護(hù)：分升溫、恒溫、降溫三個(gè)階段。升溫時(shí)間為2小時(shí)左右，溫度由常溫升至80~100℃降至常溫，蒸汽養(yǎng)護(hù)后即可脫模進(jìn)行自然養(yǎng)護(hù)（溫度要求在20℃左右），7天左右即可使用。

3. 材料用量及造價(jià)

每米混凝土井管用料及造價(jià)見表3。

井管類型	體積（m3)	重量（KG）	水泥（KG）	砂（KG）	碎石（KG）	8號(hào)線（KG）	出廠價(jià)（元）	比鑄鐵管降低成本
實(shí)管	0.054	135	19.4	41	67.5	3	12.6	2倍
濾水管	0.051	128	18.3	39	71.3	3	15.6	1.5倍

經(jīng)省水利科學(xué)研究所和縣水利部門的檢驗(yàn)，井管質(zhì)量較好，見表4。

管別	有筋實(shí)管	無筋實(shí)管	有筋濾水管	無筋濾水管
抗壓強(qiáng)度（KG/CM2）	440	310	360~370	310

每米井管垂直壓力為18.9~22.5噸。
