一、概述：

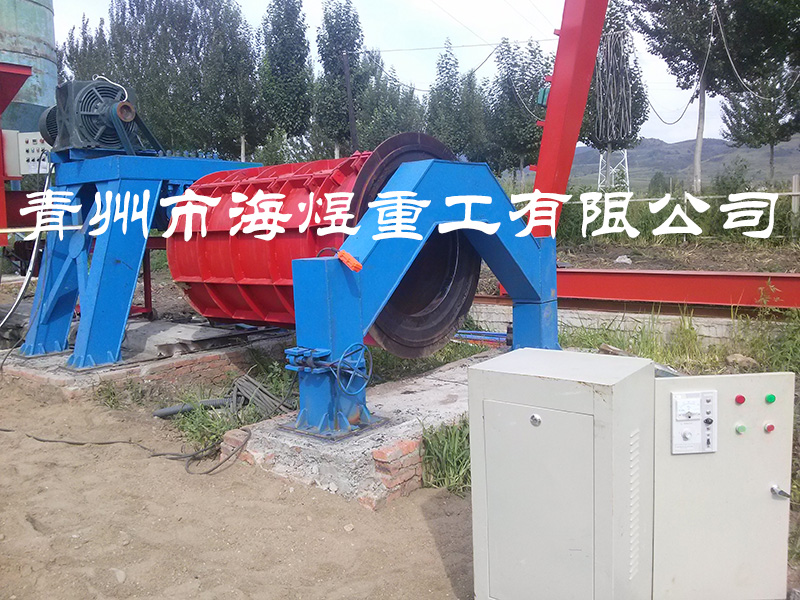

GP型系列排水管用懸輥成型成型機（以下簡稱懸輥機），是一種應用高速旋轉產生離心力，使混凝土通過離心力和輥壓力吸附在水泥涵管模具上密實成型。

此機由懸輥機架、門架、懸輥軸、主電機、喂料行走小車及喂料槽等六個部件組成，結構緊湊、生產效益高、操作簡單方便，在多年的生產銷售中深受廣大用戶歡迎。

二、使用范圍：

GP型系列懸輥要共分的五種規格

1、GP60型生產范圍      公稱直徑為φ300~φ600排水管      公稱長度為2000～4000mm

2、GP100型生產范圍     公稱直徑為φ500~φ1000排水管      公稱長度為2000～4000mm

3、GP150型生產范圍     公稱直徑為φ800~φ1500排水管      公稱長度為2000～4000mm

4、GP200型生產范圍     公稱直徑為φ1350~φ2000排水管      公稱長度為2000～3000mm

5、GP240型生產范圍     公稱直徑為φ1650~φ2400排水管      公稱長度為2000～3000mm

（注：各種規格懸輥機，我公司可根據用戶要求生產的口徑范圍盡量滿足而生產，具體電話聯系或面議）

三、操作規程：

1、開機前首先檢查各傳動聯接部分是否一切正常，然后將定位銷取下，把活動門架向外拉開旋轉90º，使懸輥軸脫出門架、支架、處于自由狀態，待懸輥制管模具由行車吊起套入懸輥軸后關起門架，使懸輥軸支承在套內，將定位銷插入定位孔內，再將水泥制管模具落下，使模具兩端擋圈內孔輥壓在懸軸上，卸掉鋼絲繩 ，移開行車，準備開車。

2、開動調速電機使懸輥軸帶動模具空轉，正常運轉后，再開動輸送機開始向承料斗輸送料，再通過喂料機輸送帶送入模具內，經離心力、輥壓力、振動力的作用將混凝土逐漸密實成型，成型后將喂料皮帶退出模具，最后關閉主電機。

3、用行車將密實成型后模具吊起，使懸輥軸與成型后模具內壁架空，將門架打開，開行車將模具慢慢移出，脫離懸輥軸，放在養護小車上送入窯內蒸養，最后將活動門架恢復原始狀態，完成一根砼管全部生產過程。

四、維護與保養：

1、懸輥機生產過程應注意清潔，每次下班前要做好沖洗工作，使各運轉部分不能有水泥漿吸附在周圍，而影響本機正常運轉。

2、調節好上下兩皮帶輪的間距、保證主電機正常傳遞功率，即達到懸輥機成型的速度，使水泥管的密實度達到標準要求。

3、各旋轉部位要經常加油潤滑，使其靈活運轉。

4、喂料機電動滾筒距離隨時調整，保證輸送帶漲緊輸送作用，確保水泥管成型所需輸料量。

5、正確使用，定期檢修，才能保證懸輥機組的正常使用。

6、由于基礎的沉降度不同，要求用戶在使用該機的過程中經常調整懸輥軸和大皮帶輪聯接的六顆螺栓和傳動后的一顆調整螺栓，以保證懸輥軸和傳動軸的同軸度。

7、懸輥軸兩端與管模擋圈的接觸部位，經過一段時間的使用后，必然會出現局部磨損，這時必須將磨損部位用507焊條補平加工至需要尺寸方可再用。

8、電動滾筒以及小車行走減速機，使用前一定要加機械油進行潤滑，冷卻。

五、特別提醒用戶注意事項

1、用戶在安裝使用前必須認真閱讀使用說明書，熟記第三條操作規程，第四條維護與保養。

2、用戶應請有上崗證的電工、熟悉設備維修的鉗工，對設備進行維修保養，若缺少該人員，可來本公司培訓。

3、未經本公司同意，私自調整出現問題，本公司概不負責。

4、若有疑難問題，歡迎與本公司聯系。
